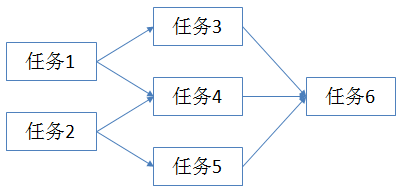

有向无环图视图，想要的请举手 方棱Lv.7合道 发布于 2024-07-27 19:08 最后回复 2026-04-20 11:06:52 产品 视图有向无环图 收藏 复制链接 新浪微博 微信扫一扫 分享 16 回复1522 浏览 场景举例： 任务和任务之间有前后续关系，前序任务做完，后续任务才能启动。 就是同一张表的多条记录之间，有多对多的关联关系。 希望明道能增加一种“有向无环图”的视图，画出如下效果： [图片] 想要的请举手。 场景举例： 任务和任务之间有前后续关系，前序任务做完，后续任务才能启动。 就是同一张表的多条记录之间，有多对多的关联关系。 希望明道能增加一种“有向无环图”的视图，画出如下效果： 想要的请举手。
等以后有真想用，有经费 点给费用我在改吧。我自己按照我自己需求改了个自己用，哈哈

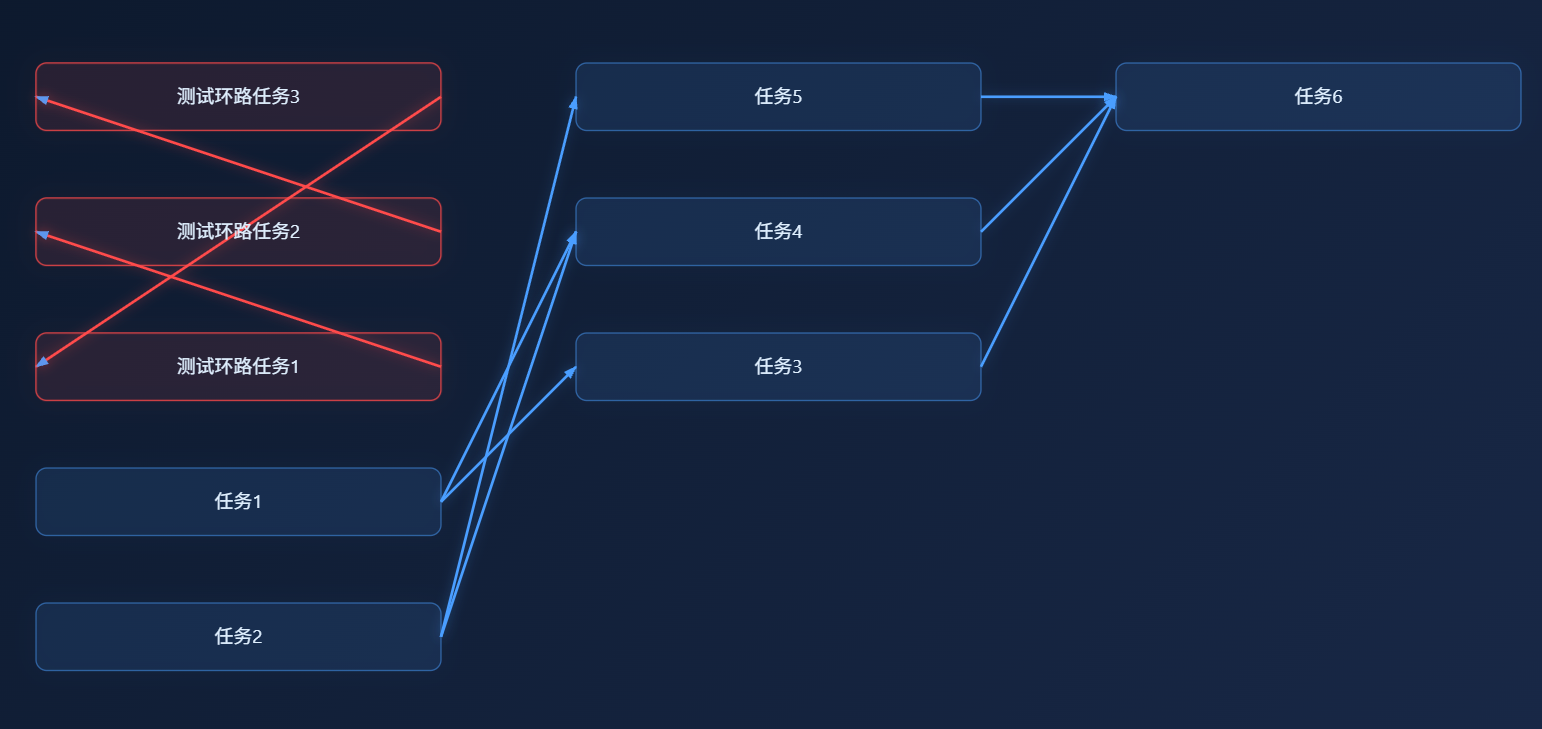

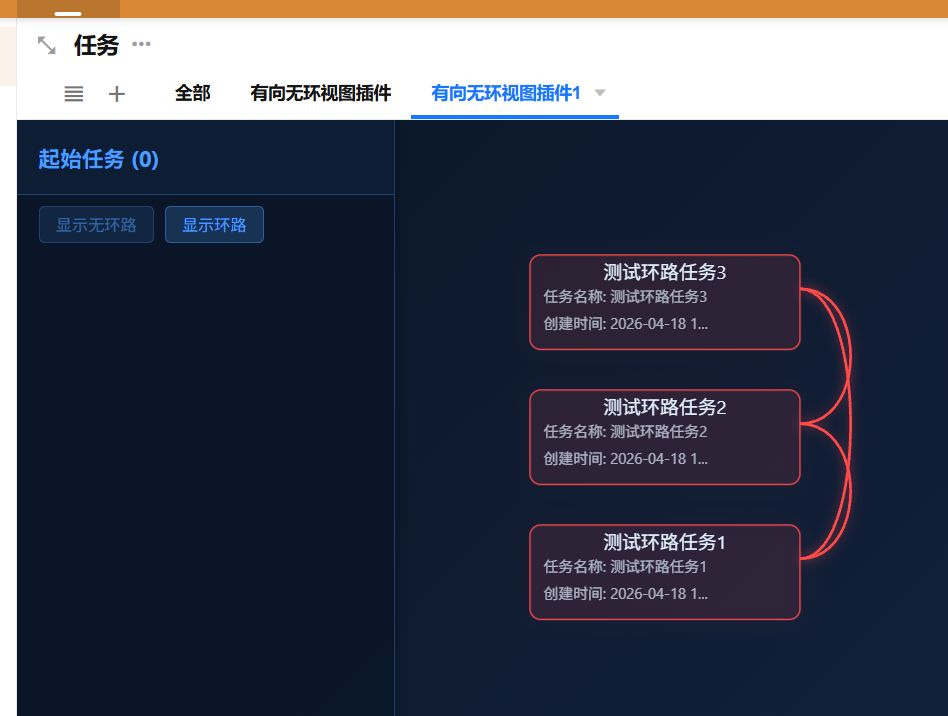

![image.png]()
内部逻辑是有点难的，除了是否成环的判断算法，还有比如：
1，哪些节点放在最左边？ 应该是入度为 0 的节点，所以事先要在内存里计算入度。
2，线叠在一起看不清怎么办？
2-1，连线可以用曲线，用不同的曲率来减小相互遮盖的概率。
2-2，方块的位置，不一定非要放在矩阵网格中，可以随机偏移一些，其中要用到一些模糊算法。
就拿题干上的图来举例，操作步骤如下：
1，建一张〖任务〗表。
2，往里加 6 条记录，在每条记录的名称字段中填入“任务 1、任务 2……任务 6”。
3，加一个关联自身的“关联记录”字段，默认是一父多子，要改成多父多子。
4，把父字段改名为“前序任务”，把子字段改名为“后续任务”。
5，题干上的图中有 7 条边，把每条边填入“前序任务-后续任务”的关联字段中。
5-1，填好后的效果，拿任务 4 举例，打开其详情页应看到：它有 2 个前序任务(1 和 2)，且有 1 个后续任务(6)。
6，给〖任务〗表增加一个自定义视图，开始你的编程。正常情况下，打开视图后应该显示题干中的图。
7，图本身是只读的。图上的每个方块可点击，即浮窗打开其详情页，这时就可以编辑单条记录了（若有权限）。
8，显示图片之前，程序要做一个异常检测，判断前后序关系有没有成环：
8-1，比如，当出现“1→2，2→3，3→1”的时候，就表示形成一个环。
8-2，当发现成环时，视图显示报错信息，用文字描述 1 条成环路径即可，不再画图。
9，额外功能（可选）：把图中的方块做成卡片，即可以设置在卡片内再显示若干字段值。
以上就是详细需求。
你能描述清楚，我能试着做一下，最近我在收集各类视图的需求。我自己都做了几个了，没有公布出来，因为有价值。
我才意识到，“有向无环图”是大学计算机系本科的知识，怪不得很多人看不懂。
人也是 ai 做的，关键要能理解这个业务。。。
用 AI 还不如雇人做。前者要先花钱，作品质量难以保证；后者是验收通过后付款，不会亏。
你用 ai 手搓一个也不是不行
在制造业，各级产品（成品、半成品、零件）之间的 BOM 关系是“产品 ← BOM ← 产品 ← BOM ……”。
即是由两张表的循环关联，形成有向无环图。
用工作表来表示软件版本，就是一张有向无环图。
先有版本 1，然后在版本 1 的基础上做了一些变化，生成了版本 2。
这时版本 1 还没废弃，可以再次变化生成版本 3，版本 3 和版本 2 之间没关系，在软件工程上这叫“拉出一个分支”。
之后过了一段时间，团队把两个分支合并，在版本 2 和 3 的基础上开发了版本 4，就形成关联 2-4 和 3-4。
想把这张有向无环图，显示在工作表的某个视图上。
或者，谁能推荐个 js 框架？ 我试试能不能搞成视图插件。
哈，哪个天覆的自定义摄像头控件很牛的，感觉很开眼，不知道怎么实现的，还是很佩服。
到现在没见过一个自定义视图的实现案例 😄
+1
哦对，如果谁有 js 代码，求做成视图插件，给大家开开眼。
