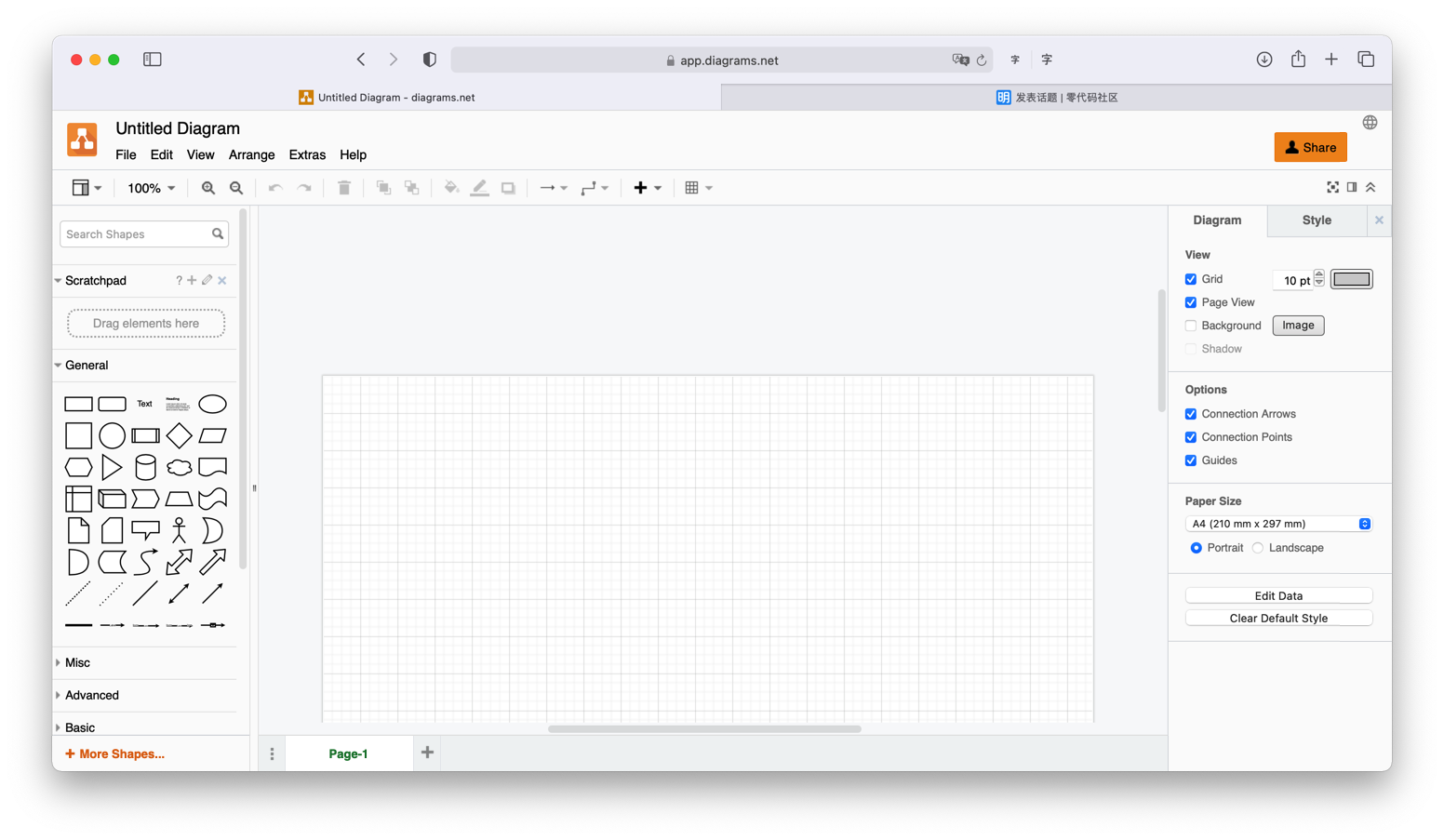

在系统设计架构过程中,经常需要绘制一些计划图表,主要包括数据关系图(ER 图)和业务流程图(Flowchart)。国内用户比较常用的工具包括 Visio 软件和在线绘图网站 ProcessOn。我另外推荐一个免费的产品 diagrams.net,它也有 Windows 和 macOS 上的桌面版。桌面版又称 draw.io


以下是用这个工具绘制的计划图表(感谢明道云实施顾问顿唯提供)

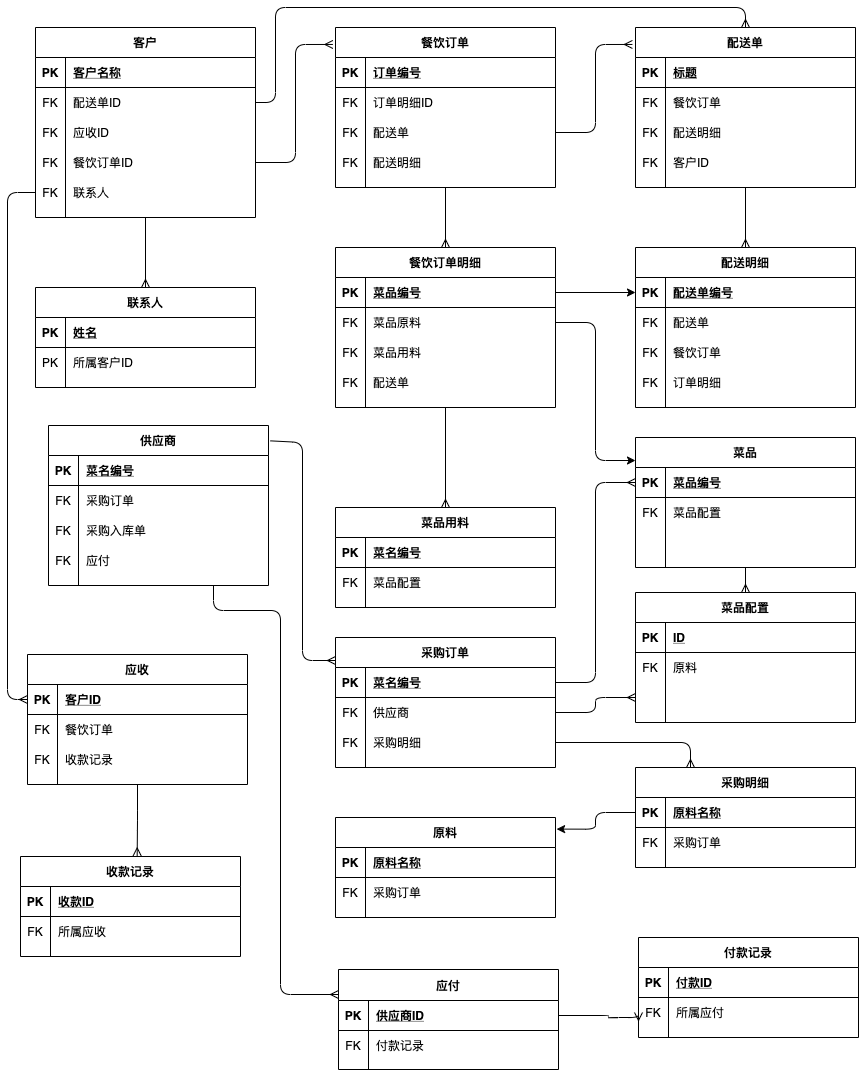

餐饮管理 ER 图-Page-1.png

建议大家可以善用其中的流程图和实体关系图模版,绘制更专业和精细的图表。

餐饮管理 ER 图.drawio

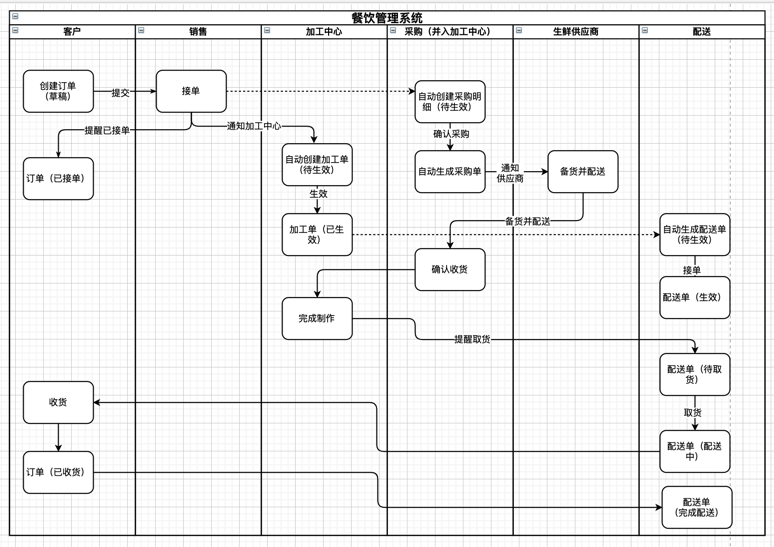

餐饮管理流程图-2.drawio
